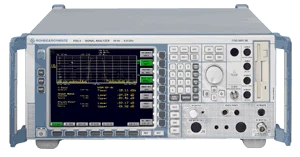

RGG amp; S FSIQ 3 / Rohde& Анализатор векторного сигнала Schwarz FSIQ 3 с частотным диапазоном от 20 Гц до 3. 5 ГГц был разработан для генерации радиоволн 3 G.
Особенности:
● RBW от 1 Гц до 10 МГц в {{{{3}}}} / {{3}} / 3 / {{5 }} шаги
● 5-полюсные фильтры с высокой селективностью
● БПФ фильтр с частотой 1 Гц до 1 кГц для быстрых измерений
● Отображается средний минимальный уровень шума -150 дБм, в полосе пропускания 10 Гц
● Сверхширокий динамический диапазон ACPR 75 дБ для WCDMA (4. 096 BW интеграции МГц)
● 82 дБ ACPR в альтернативном канале для WCDMA
● общая неопределенность уровня
● True RMS детектор для высокоточных измерений мощности независимо от формы волны
● Быстрый анализ спектра с временем развертки 5 мс для полного диапазона
● Быстрый анализ во временной области с 1 мкс временем развертки нулевого диапазона
● Встроенный широкополосный векторный анализатор сигналов для всех основных стандартов мобильной радиосвязи и режимов модуляции с универсальным отображением результатов. Сигналы I и Q, амплитуды и фазы, векторные и созвездные диаграммы, электронные таблицы с числовой оценкой ошибок модуляции и демодулированной последовательности битов.
Rohde& Schwarz FSIQ 3 предоставляет комплексные и простые в использовании функции измерения в:
Частотный домен:
В частотной области R& S FSIQ 3 измеряет интермодуляцию и гармоники с большой точностью. Высокая точка пересечения 3 первого порядка в сочетании с чрезвычайно низким минимальным уровнем шума дает динамический диапазон без интермодуляции GG> 110 дБ и обеспечивает надежную работу даже самых сложных измерений. Превосходный динамический диапазон и оптимизированные значения фазового шума делают R& S FSIQ 3 идеальным инструментом для измерений ACPR (отношение мощностей в соседнем канале) во всех системах подвижной радиосвязи и, в частности, для WCDMA. Максимальное значение ACPR для WCDMA в 4. 096 полосе пропускания МГц составляет 75 дБ и уже достигнуто на уровне входного сигнала -12 дБм. Среднеквадратичный детектор, доступный для всех полос частот до 10 МГц, является идеальным инструментом для точных измерений мощности независимо от формы волны. Мощность канала и мощность соседнего канала могут быть точно измерены и отображены независимо от статистики сигналов. Проблемы измерения, такие как повторяемость измерения мощности модулированных сигналов (например, CDMA), таким образом, могут быть устранены.
Область времени:
Во временной области RGG amp; S FSIQ 3 обладает всеми современными возможностями анализа пакетов в системах TDMA; Функции затвора, задержка запуска и встроенный радиочастотный запуск в сочетании с коротким временем развертки 1 мкс обеспечивают точное измерение временных характеристик всех основных систем мобильной радиосвязи. Благодаря широкому диапазону полос пропускания, доступному до 10 МГц, влияние измерительного прибора становится незначительным, особенно в случае измерений в широкополосных системах. Различные функции маркера в сочетании с редактируемыми стробированными развертками позволяют проводить среднеквадратичные, средние и пиковые измерения в любое выбранное время.
Домен модуляции:
В области модуляции встроенный векторный анализатор сигналов обеспечивает различные измерения сигналов с цифровой или аналоговой модуляцией. Разнообразие настроек, которые можно вызывать простым нажатием клавиши, охватывает 18 стандарты мобильной радиосвязи от GSM, NADC, IS 95 до WCDMA. Эти удобные предварительные настройки лишают пользователя возможности тратить драгоценное время на поиск спецификаций и повышать надежность измерений. Отображение результатов удовлетворяет практически всем потребностям: в дополнение к векторным диаграммам и диаграммам созвездия особенно полезны таблицы с сигналами I / Q и глаз / решетчатые, таблицы с ошибками модуляции, включая демодулированную последовательность битов. EVM (величина вектора ошибки), фазовая и частотная ошибка, коэффициент формы волны и смещение I / Q выводятся в виде числовых значений, а среднеквадратичное и пиковое значение отображаются отдельно. Помимо стандартов мобильной радиосвязи, R& S FSIQ 3 также может использоваться в качестве измерительного демодулятора общего назначения для нестандартных методов модуляции. Список доступных 3 цифровых демодуляторов варьируется от BPSK, QPSK и (G) MSK до 16 QAM. С выбираемой скоростью передачи символов до 6. 4 мсимбол / с и косинус-фильтра и корневого-косинусного фильтра, регулируемых с шагом 0. 01 , конфигурация пользовательских систем не составляет проблем. Аналоговые демодуляторы, использующие всюду цифровую технику, характеризуются долгосрочными и независимыми от температуры измерениями, например, переходными процессами передатчика, или удобным измерением падающей фазовой модуляции (преобразование AM в? M), например, на лампах бегущей волны.
